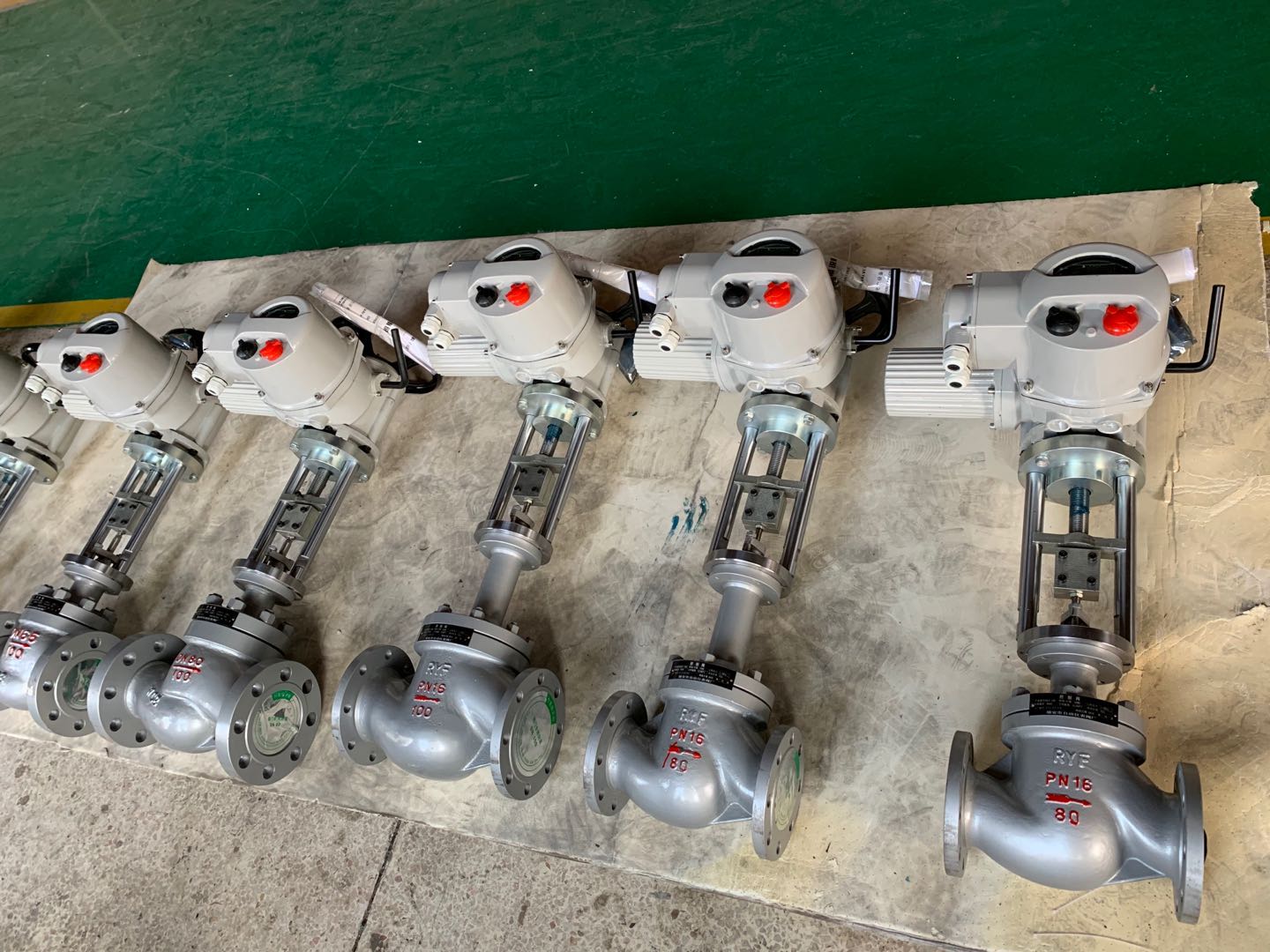

hart电动调节阀

发布日期：2021-03-01 13:23:21

概述

HART总线的引入，使得执行器可以作为一个从站来让HART主站通过网络连接来控制。HART总线可以将控制命令，反馈信息，诊断信息等通过一串数字信号经由一个电流回路来传送。一个网络中最多可以支持64台HART设备，包括执行器、流量计、变送器等。HART协议是一个有HART通信基金会支持的开发标准。

特点

l 支持 HART 协议 6.0 版本和 7.0 版本。

l 通讯频率 1200bits/sec。

l 支持点对点通讯或多点通讯。

l 支持模拟信号或数字信号定位控制。

l 阀门过程信息监测。

l 总线回路里最多可以同时接入 64 台设备。

接线说明

图一控制板接线图

注意：

增加HART总线板后，控制器反馈输出4~20Ma信号及HART信号由HART扩展板输出，原控制板的4~20Ma输出端子无效。

支持命令

通用命令

命令号	Description	描述
0	Read Unique Identifier	读标识码
1	Read Primary Variable	读主变量
2	Read Loop Current And Percent Of Range	读主变量电流值和百分比
3	Read Dynamic Variables And Loop Current	读动态变量和主变量电流
6	Write Polling Address	写 POLLING 地址
7	Read Loop Configuration	读回路配置
8	Read Dynamic Variable Classifications	读动态变量分类
9	Read Device Variables with Status	读设备变量和状态
11	Read Unique Identifier Associated With Tag Read Message	用设备标签读设备的标识码
12	Read Message	读消息
13	Read Tag, Descriptor, Date	读标签、描述符和日期
14	Read Primary Variable Transducer Information	读主变量传感器信息
15	Read Device Information	读设备信息
16	Read Final Assembly Number	读最终装配号
17	Write Message	写消息
18	Write Tag, Descriptor, Date	写标签、描述符和日期
19	Write Final Assembly Number	写最后装配号
20	Read Long Tag	读长标签
21	Read Unique Identifier Associated With Long Tag	用设备长标签读设备的标识码
22	Write Long Tag	写长标签

常用命令

命令号	Description	描述
33	Read Device Variables	读设备变量
40	Enter/Exit Fixed Current Mode	进入/退出固定当前模式
42	Perform Device Reset	执行设备复位
48	Read Device Status	读附加的设备状态
50	Read Dynamic Variable Assignments	读动态变量配置
79	Write Device Variable	写设备变量

专用命令

命令号	Description	描述
136	Read Parameter	读取参数
138	Write Operation Command	写操作命令

专用命令详解

Command 48：读附加的设备状态

执行器状态信息读取。

请求帧STX：

Delimiter

Address

Expansion

Bytes

Command

Bytes

Count

Data

Check

Byte

0x82

0x00|38 bits ID

NULL

XOR

响应帧ACK：

Delimiter

Address

Expansion

Bytes

Command

Bytes

Count

Data

Check

Byte

正常响应

0x86

0x00|38 bits ID

NULL

状态+数据

XOR

异常响应

0x86

0x00|38 bits ID

NULL

状态

XOR

正常响应帧数据内容3字节见设备状态描述

Command 136 读参数数据

请求帧STX：

Delimiter

Address

Expansion

Bytes

Command

Bytes

Count

Data

Check

Byte

0x82

0x00|38 bits ID

NULL

136

数据

XOR

请求帧数据：

字节	数据类型	值	说明	可更改
0	Enum	0xa、0xb、0xc、0xd	0xa：初级参数，0xb：二级参数，0xc：查看参数，0xd：高级参数，	Y
1	Unsigned-8	0~24	参数开始项	Y
2	Unsigned-8	1~24	读取参数个数（每个参数是2字节）	Y

响应帧ACK：

Delimiter		Address	Expansion Bytes	Command	Bytes Count	Data	Check Byte
正常响应	0x86	0x00\|38 bits ID	NULL	136	4~38	状态+数据	XOR
异常响应
