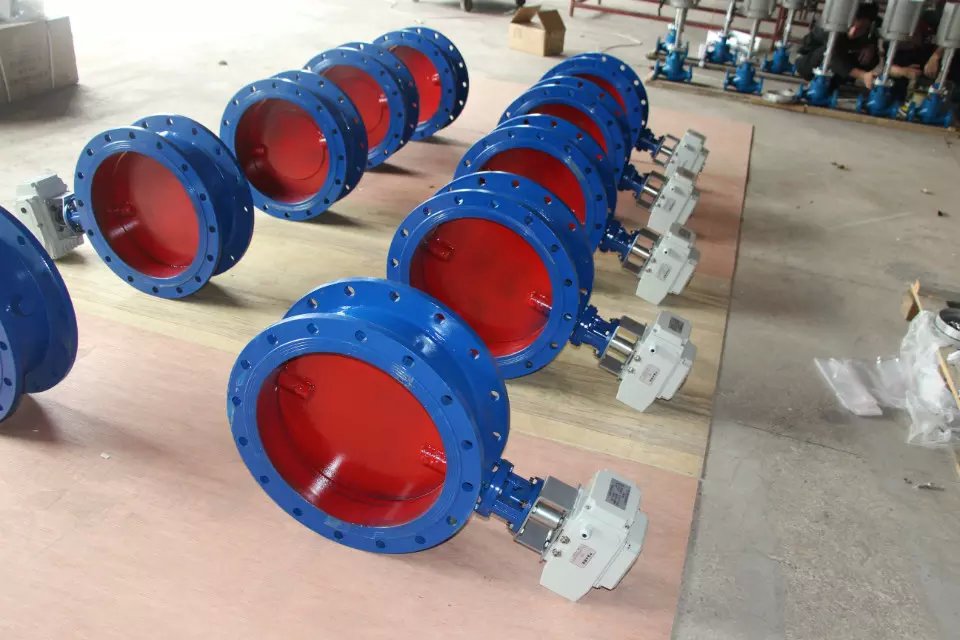

电动通风蝶阀D941W-1C |
| 发布日期：2021-03-01 13:23:21 |
''
 |
■ 产品概述
电动通风蝶阀又叫电动烟气蝶阀。本公司经营的D941W电动通风蝶阀、电动烟气蝶阀由角行程电动执行器和通风蝶阀组、烟气蝶阀成，它与电动单元组合仪表配合使用。电动通风蝶阀、电动烟气蝶阀亦可配置调节型电动执行器，执行机构内有伺服系弘，无须另配伺服放大器。执行机构可根据用户要求配置UNIC、PSQ、HQ、等型号电子式电执行机构。电动通风蝶阀.电动烟气蝶阀具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气等。
● 阀体
| 阀体形式 |
钢板焊接阀 |
| 公称通径 |
DN50～1000mm |
| 公称压力 |
PN0.25、0.6、1.0 MPa |
| 法兰标准 |
JB、ANSI、GB、HG、JIS等 |
| 连接形式 |
法兰式、对夹式 |
| 压盖型式 |
压板压紧式 |
| 密封填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
● 阀内件
| 阀板形式 |
蝶形 |
| 流量特性 |
开关型(线性)、调节型(近似等百分比) |
● 执行机构
| 执行器型号 |
381R、CH、PSQ、NA、HQ |
| 主要技术参数 |
电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC |
| 防护等级：相当IP67、隔爆标志：ExdⅡBT4、手操功能：手柄、手轮 |
| 环境温度：-25～+70℃、环境湿度：≤95% |
■ 主要零件材料
| 阀体、底座 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
| 蝶板 |
HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti |
| 阀杆 |
2Cr13、不锈钢 |
| 填料 |
V型聚四氟乙烯填料、柔性石墨填料 |
■ 主要性能指标
| 项目 |
指标值 |
| 基本误差% |
±2.5 |
| 回差% |
2.0 |
| 死区% |
3.0 |
| 始终点偏差% |
±2.5 |
| 额定行程偏差% |
+2.5 |
| 允许泄漏量1/h |
2×10-2×阀额定容量 |
|
| |
|
|
