DY-05Z DY-10Z DY-25Z DY-60Z DY-160Z DY-250Z DY-400Z DY-600Z

发布日期:2021-03-01 13:23:21

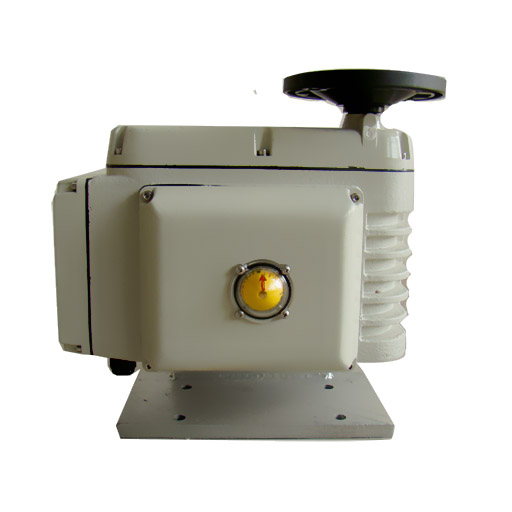

DY系列智能型角行程电动执行器

一、产品用途
一体化智能电动执行机构采用先进的智能数字控制技术,无需另外配置反馈单元和伺服放大器,可直接接受工业控制仪表或计算机输出的4~20mA(或者1—5V;0~10mA ) DC信号。可对各种工业球阀、蝶阀、风门、档板、偶合器等实现准确位置控制。该产品不仅提高了电动执行机构位置控制的精度,而且实现了小型化、智能化、一体化(控制器与执行机构合为一体)。与传统的电动执行机构相比,具有体积小、重量轻、精度高、功能强、性能可靠、运转成本低、不需维护保养等特点,可广泛应用于电站、石油、化工、冶金、医药、轻工等行业。

二、型号规格

型号

   DY-10Z

   DY-25Z

   DY-60Z

  DY-160Z

  DY-250Z

  DY-400Z

  DY-600Z

输出扭矩

100Nm

250Nm

600Nm

1600Nm

2500Nm

4000Nm

6000Nm

输入信号

420mA DC或者010mA DC  或者15V DC

输出信号

420mA DC或者010mA DC  或者15V DC

三、功能特点
1、DY型智能电动执行器采用集成化、模块化技术,具有性能可靠、功能齐全的特点。集位置反馈、伺服放大于一体,且调整使用格外方便,接线尤为简洁,并可扩展通讯接口。
有现场数字显示和手操功能:执行器控制模块带有数字显示屏,能够显示执行器开度;并且能够通过控制模块上的按键,进行现场操作。
有菜单设置功能:智能控制模块具有菜单设置键,通过菜单键可随意设置执行器控制方式、控制精度、保护措施等。
有自调整功能:执行器电气行程(电气零位、满位)确定后,执行器能够自动标定电气零位、满位输出,无须人工调整。
有程序设定上下限功能:可通过按键设定执行器上下限行程。
有断信号设定执行器动作方式功能:执行器可选择在断信号情况下,执行器全开、停止、全闭三种状态。
有执行器堵转检测控制功能:执行器发生堵转,控制模块则断开控制输出,反复检测控制,至堵转排除。
有电子刹车功能:执行器需停止运转时,控制模块输出一个反转信号,实现电子刹车。
有超温保护功能:控制模块环境温度≥70℃,执行器停止运转。
10、有执行器控制精度自调功能:执行器运转过程中,连续出现3次以上振荡,控制模块便自动将定位精度降低1/1000。
11、电机有热敏开关保护功能:执行器定子线圈中串接热敏保护开关,电机温度超过110℃,热敏保护开关动作,电机停转。
12、防误操作功能:执行器带有密码锁,防止误操作。
13、有错误代码指示故障功能:执行器出现故障时,控制模块显示屏显示错误代码,指示故障原因。

四、主要技术参数
电源:        交流220V±10%,50Hz/60Hz
控制精度:    0.3%~3.1%可调
输入信号:    4~20mA DC或1~5V DC
输入阻抗:    200Ω
回差:        ≤1%
位置反馈信号:光电隔离输出4~20mA DC  或0~10mA DC   或1~5V DC
位置反馈电阻:500Ω~1KΩ
定位方式选择:手动/自动
作用方式选择:正作用/反作用
开关输出容量:交流600V,10A
安全位置选择:输入信号故障时电动执行机构所处位置可选为全开/停止/全闭
保护功能:    内置过热保护器,同时具有软件、电气和机械三重限位保护
防护性能:    相当于IP67

五、外形及安装尺寸
