需求说明
客户购买了手动型闸阀，安装在管道上，能正常运行。但随着工艺的调整，工作现场的操作工人，已经不能轻易对手动型闸阀进行手动操作，为此需要将手动闸阀进行调整，安装电动装置，以适用于日常工作需求。
不同场所对电动装置的要求有所不同：电动装置的扭矩或推力满足闸阀的启闭的同时，需要有行程和扭矩的保护；可以根据开度指示，现场对阀门进行开、关、停操作；一些场所需要电动装置有防爆功能等。

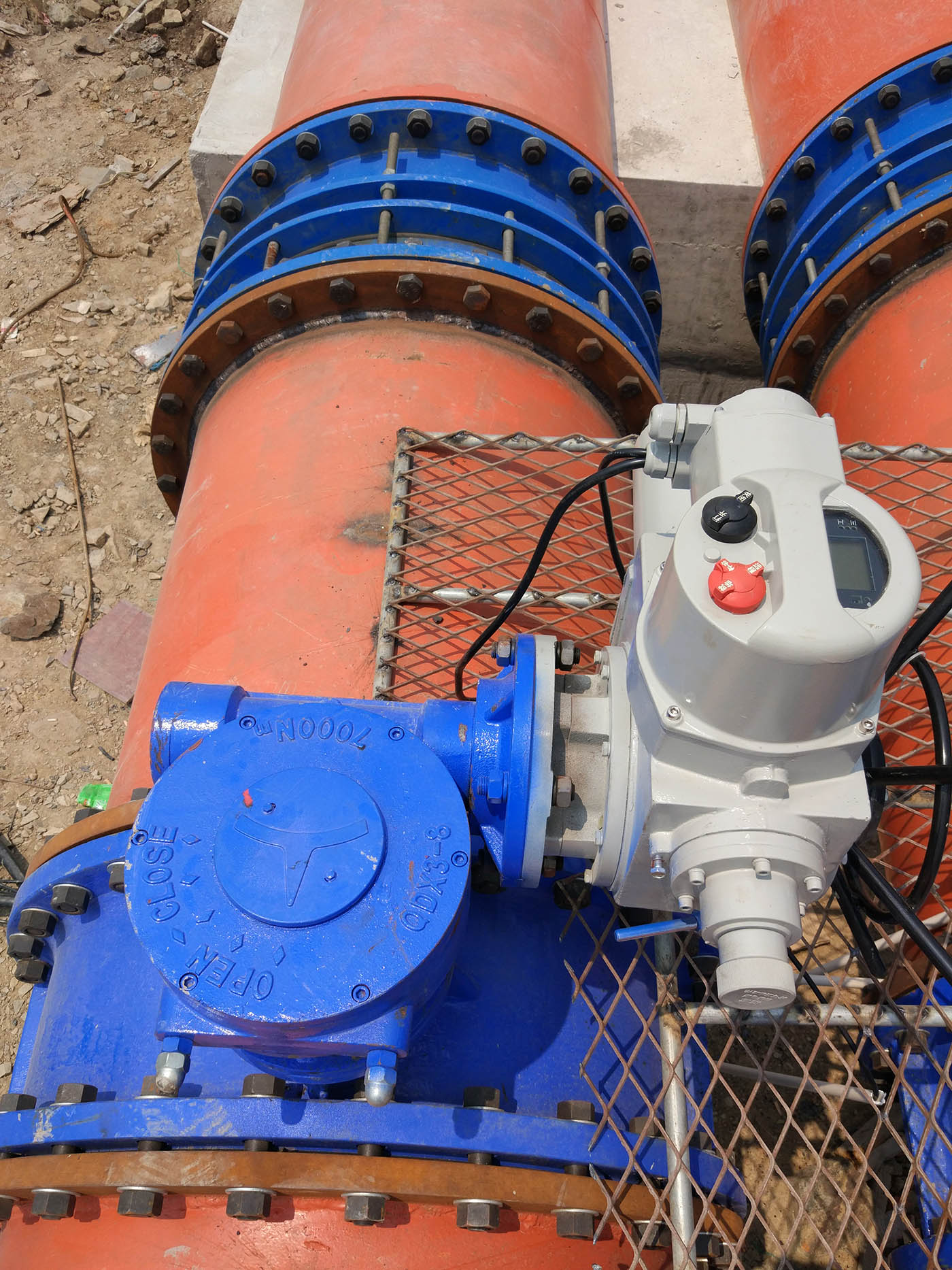

计算闸阀的启闭扭矩，电装的输出扭矩应为闸阀最大操作扭矩的1.2—1.5倍，综合考虑阀门的操作压力和操作温度。手动闸阀改电动闸阀，还需要在阀门上安装支架，然后才能正常安装电动执行器。
安装调试
调试接线时，阀门应处于中间位置，然后检查电机相序，相序接反会产生堵死现象，而造成机体损坏，调整转矩、行程时，必须检查位置指示器上的电位是不否已脱开，（把电位器轴上齿轮的紧定螺钉松开可脱开）以防损坏。
转矩控制机构调整
在空载无介质压力等因素下，首先调整关转矩，从小转矩值开始，逐渐增大转矩值直到阀门关严时止。然后调整开向转矩，一般开向转矩要比关向转矩大；在有压力、温度时应该注意其能否关严，如关不严则要适当增加转矩以关的严打的开为准。
行程控制机构调整
首先用手将阀门关严，然后脱开行程控制机构（即用螺丝刀将行程控制机构中顶杆推进并转90°，使主动小齿轮与计数器个位齿轮组脱开），用螺丝刀旋转“关”向调整轴，按箭头方向旋转直到凸轮压住弹性压板使微动开关动作为止，则关向行程初步调好。再松开顶杆使主动齿轮与两边个位齿轮正确啮合（为了保证其正确啮合，在松开顶杆后，必须用螺丝刀少许左右转动调整轴）此时可以电动打开几圈，而后关闭，看关向行程是否符合要求，如不符合要求，可按上述程序重新调整。在关方向调整好以后，用手将阀门开到所需的位置（注意此时行程机构不能脱开，否则关向调整又被打乱），然后脱开行程控制机构，旋转开向调整轴，按箭头方向旋转直到凸轮压住弹性板，使微动开关动作为止，再使行程机构与主动齿轮啮合，则开向行程调整完。行程控制机构调完后，可反复操作几次。一般开阀门控制在全行程90%左右。
开度指示器调整
电动或者手动将阀门关闭，根据阀门的最大转圈数将齿轮组上的调节齿轮调到相应位置上，再将表盘的关符号推到指针处，转动电位器使电位器在零位上，并使电位器轴上的齿轮与开度轴上的齿轮啮合，拧紧电位器轴上齿轮的紧定螺丝即可。 |
