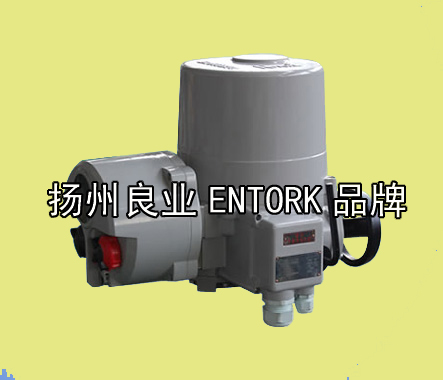

IQT、IQMT系列角行程智能型电动执行机构

发布日期:2021-03-01 13:23:21

      IQTIQMT系列角行程智能型电动执行机构(电动头)是在传统可靠的机械传动基础上,采用超大规模的集成电路,造就其先进的数字控制技术,机电一体化的设计形成新一代的智能型、高性能、多功能,控制操作、中文显示,自诊断故障报警的角行程电动执行机构。
      IQT
IQMT系列产品拥有优异的性能,完美的功能,轻巧美观调试简单,操作方便,故障自诊断,全中文显示,菜单式操作,更适合于和各种球阀、碟阀、风门灯阀门配套,组成执行单元,广泛使用于电站,石油、钢铁、化工,轻工、食品、医药,输油管道,污水处理,特别是脱硫装置等自动控制系统中,既能满足频繁调节控制又能满足断续控制的要求。适用于启闭件做0-90°回转的小扭矩阀门(蝶阀、球阀、旋塞阀等)。

本产品执行的标准代号及名称:Q/ZTK01-2008《智能型电动执行机构》 IQTIQMT 智能型电动执行机构的主要特点:
        1
、采用超大规模的数字集成芯片和系统功能集成芯片,因而功能强大,影响快、精度等级高。
        2
、机电一体化设计,体积小,重量轻。
        3
、丰富的信息显示内容及人性化的人机对话界面
        4
、执行机构的功能,参数设置,调试和现场操作都通过手持式红外线遥控器进行设定,毋需打开箱盖
        5
、全中文,数字和字符显示,菜单式操作
        6
、超强的自诊断功能
        7
、可修改的参数设定和可组态的多组信号输出
        8
、具有电源缺相保护盒相序自动纠正功能
        9
、非侵入式隔离密封,无贯通轴设计
        10
、电气控制接线采用插拔式结构设计,便捷、省时、省力
        11
、可选的现场总线控制技术

智能型角行程电动执行机构,适用于可迸,断续运行、S2工作制,25%的接通持续率,每小时通断次数小于630次的工况。

型号

最大输出转矩N·M

额定转矩

调节转矩N·M

行程时间

阀门最大轴径

电机功率(F

额定电流(A

手轮转数

重量

60/50HZ

单相110/220V

三相380/440V

单相

三相

S

mm

W

开关型

调节型

开关/调节

n

Kg

IQT/IQTM60

60

50

25

30

14/17

22

15

1.00/0.53

1.00/0.45

0.25/0.14

8.5

12

IQT/IQTM90

90

75

40

45

14/17

22

25

1.30/0.60

1.30/0.58

0.28/0.20

8.5

12

IQT/IQTM150

150

125

70

75

17/20

22

40

1.60/0.80

1.60/0.95

0.39/0.33

10

13

IQT/IQTM190

190

160

85

95

17/20

22

45

1.70/1.10

1.70/0.95

0.50/0.36

10

14

IQT/IQTM280

280

235

130

140

20/25

32

50

2.00/1.20

2.00/0.95

0.40/0.34

12.5

18

IQT/IQTM380

380

320

175

190

20/25

32

60

2.80/1.40

2.80/1.30

0.45/0.35

12.5

19

IQT/IQTM500

500

420

230

250

20/25

32

90

3.60/1.70

3.60/1.50

0.73/0.60

12.5

20

IQT/IQTM600

600

500

270

300

24/29

42

90

3.60/1.70

1.60/1.50

0.73/0.60

14.5

23

IQT/IQTM800

800

670

360

400

24/29

42

140

4.00/2.00

4.00/2.15

0.80/0.72

14.5

24

IQT/IQTM1000

1000

840

450

500

24/29

42

180

4.80/2.40

4.80/2.45

0.98/0.80

14.5

26

IQT/IQTM1500

1500

1250

720

750

72/87

75

90

3.60/1.70

3.60/1.50

0.73/0.60

43.5

69

IQT/IQTM2000

2000

1670

950

1000

72/87

75

140

4.00/2.00

4.00/2.15

0.80/0.72

43.5

71

IQT/IQTM2500

2500

2100

1100

1250

72/87

75

180

4.00/2.45

4.80/2.45

0.98/0.80

43.5

71


    IQTM
系列智能型角行程电动执行机构,适用于频率调节的场合,S4工作制25%的接通持续率,每小时通断次数可达1200次。

输入信号:
(一)模拟信号4-20mA•DC
(二)开关量触点控制。
(三)备选的现场总线控制技术
输出信号: 阀位反馈信号:4-20 mA•DC 负载能力≦750Ω 输出轴转矩,行程时间见表一。
基本误差: ±1%
死区: 0.19.9%可调 默认设置为≤0.5%
间隙: ≤0.9°
中途限位: 开限位设置范围为40%100%
外壳防护等级 IP68
防爆等级:
(一)遥控器本安型 ibII BT4
(二)执行机构为隔爆型EXD II BT4EXdII CT4
输出触点容量: 250V•AC 5A: 30v DC, 5A.
供电电源: 单相 110/220v 50/60Hz   三相 380v/440v 50/60Hz(三相三线制)
使用环境条件:
(一)环境温度: -25+70℃(隔爆型-20+60℃
(二)相对湿度: 5%98%
(三)大气压力: 86106pa
(四)空气介质: 周围空气中无腐蚀性气体
抗干扰指标: a,外磁场:400A/m 50HZ
共模干扰: 250v 50HZ
串模干扰: 有效值为1v的交流信号,频率为50Hz
静电放电: 4kv
电快速瞬间脉冲群 电源端1000v; 信号输入端;500v f
射频干扰: 频率801000MHZ, 试验场强3v/m,距离1m g

   IQTIQTM系列智能型角行程电动执行机构由单相或三相伺服电动机驱动,通过二级蜗轮蜗杆减速,将高速小转矩的功率转变成低速,大转矩的功率,带动输出轴,驱动阀门装置。

    在减速机构的第二级的蜗杆转轴上具有手动/自动切换机构。当切换手柄处于手动位置时,手轮通过离合器啮合第二级蜗杆,将转矩传递至输出轴。一旦执行机构切换到电动操作,不管是远程控制或者现场本机电动操作,手动/自动切换机构将自动回落,处于电动优先的位置,由伺服电机驱动第一级蜗轮蜗杆,再通过离合器驱动第二级蜗轮蜗杆,将转矩传递输出轴同时在第二级蜗轮蜗杆减速机构的蜗杆上,装有力矩检测装置;在输出轴上装有行程位置传感器。

    IQTIQTM系列智能型电动执行机构接受标准模拟控制信号,驱动阀门,完成定位控制,也可以接受触点信号,事件信号定位于控制系统预先设置的位置。
