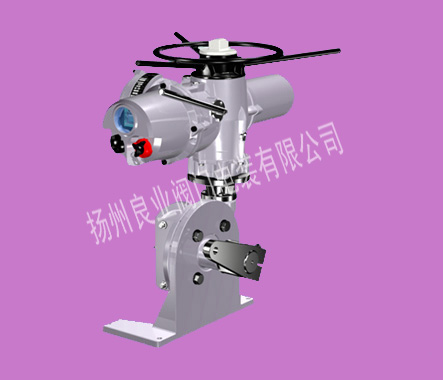

IQ/IW、IQM/IW系列角行程 智能型电动执行机构是在IQ、IQM 多转式智能型电动执行机构的基础上，配套二级蜗轮蜗杆减速器组合而成。
IQ/IW、IQM/IW系列角行程 智能型电动执行机构的智能控制器，接受标准模拟电流控制信号或开关量控制信号，同时与阀位传感器的位置信号相比较，将执行机构的输出轴定位于和输入信号相对的位置上，完成定位控制，又可以根据联锁控制、两线控制或事件信号定位于控制系统预先设置的位置，除非在运行过程中发生执行机构的输出轴转矩值大于额定转矩值或设定转矩值，否则执行机构的智能控制器将满足控制系统的要求，发生正确的指令，触发三相固态继电器，使电动机接通三相电源，驱动执行机构正常运行。
IQ/IW、IQM/IW系列角行程 智能型电动执行机构采用非侵入式设计，通过手持式遥控器即可对执行机构的参数、功能进行修正或组态设置。
|
序号 |
执行机构型号 |
出轴力矩 |
行程时间 |
序号 |
执行机构型号 |
出轴力矩 |
行程时间 |
|
1 |
IQ10/IW3-40 |
540
540
500
430 |
33
25
17
13 |
13 |
IQ20/IW6R-140 |
6180
6180
5150
4120 |
116
88
58
44 |
|
2 |
IQ10/IW3-70 |
710
710
650
570 |
58
44
29
22 |
14 |
IQ25/IW7-60 |
7012
7012
5920
4670 |
50
38
25
19 |
|
3 |
IQ12/IW4-40 |
1080
1080
970
860 |
33
25
17
13 |
15 |
IQ35/IW7-60 |
---
14000
9350
9350 |
---
38
19
13 |
|
4 |
IQ12/IW4-70 |
1420
1420
1280
1130 |
58
44
29
22 |
16 |
IQ20/IW7R-180 |
10730
10730
8940
7154 |
150
113
75
56 |
|
5 |
IQ18/IW4-40 |
1730 |
25 |
17 |
IQ40/IW8-60 |
21420
21420
17745
14280
14280 |
50
38
25
19
13 |
|
6 |
IQ12/IW5R-80 |
1960
1960
1770
1570 |
66
50
34
25 |
18 |
IQ25/IW8R-180 |
20120
20120
16990
13410 |
150
113
75
56 |
|
19 |
IQ70/IW9-60 |
31290
31290
27090
21420
21420 |
50
38
25
19
13 |
|
7 |
IQ18/IW5-70 |
-
2270 |
---
44 |
20 |
IQ35/IW9R-180 |
38480
38480
36080
28860 |
150
113
75
56 |
|
8 |
IQ20/IW5-40 |
2600
2600
2170
1730 |
33
25
17
13 |
21 |
IQ90/IW9-60 |
42630
42630
35700
28455
28455 |
50
38
25
19
13 |
|
9 |
IQ12/IW5R-120 |
2910
2910
2620
2330 |
100
75
50
38 |
22 |
IQ40/IW10R-180 |
48100
48100
38480 |
56
36
28 |
|
10 |
IQ20/IW5-70 |
4000
4000
4000
4000 |
58
44
29
22 |
23 |
IQ95/IW10-60 |
65000 |
38 |
|
24 |
IQ95/IW12-80 |
80000 |
50 |
|
25 |
IQ90/IW12R-120 |
100000 |
75 |
|
11 |
IQ20/IW6-70 |
3410
3410
2840
2270 |
58
44
29
22 |
26 |
IQ95/IW12R-120 |
120000 |
75 |
|
27 |
IQ95/IW12R-160 |
130000 |
100 |
|
12 |
IQ18/IW6R-140 |
4120 |
88 |
28 |
IQ95/IW12R-180 |
155000 |
112.5 |
* 输入信号：(一) 模拟信号 a. 4-20mA.DC 输入阻抗250Ω
b. 0-10mA.DC 输入阻抗500Ω
(二) 开关量触点控制。
* 输出信号：(一) 阀位反馈信号：4-20mA.DC 负载阻抗≦750Ω
* 基本误差：≦±1%
* 死区 0.1～9.9%可调 默认设置为≤0.5%
* 中途限位 开限位设置范围为 40%~100%
关限位设置范围为 0%~60%
* 间隙：≤1mm
*禁止运行时间 0~99秒可调
* 供电电源： 三相三线制，380V.AC±10%， 50Hz±1%
* 外壳防护等级：IP68
* 防爆等级： (一) 遥控器本安型 ibII BT4
(二) 执行机构为隔爆型d II BT4
* 输出触点容量： 250V.AC 5A; 30V.DC, 5A
* 使用环境条件： (一) 环境温度： -25～+70℃ (隔爆型：-20～+60℃)
(二) 相对湿度： 5%～98%;
(三) 大气压力： 86～106kPa;
(四) 空气介质： 周围空气中无腐蚀性气体
* 抗干扰指标： a、外磁场 ≤400A/m 50HZ
b、共模干扰 250v, 50HZ
c、串模干扰 有效值为1v的交流信号
频率为50Hz，相位0~360°
d、静电放电： 4kV
e、电快速瞬间脉冲群： 电源端1000v； 信号输入端；500V
f、射频干扰： 频率80～1000MHZ， 试验场强3V/m，距离1m
g、浪涌干扰 1kV
IQ/IW、IQM/IW系列角行程智能型电动执行机构是在IQ、IQM 多转式智能型电动执行机构的基础上，配套二级蜗轮蜗杆减速器组合而成。
IQ/IW、IQM/IW系列角行程 智能型电动执行机构的智能控制器，接受标准模拟电流控制信号或开关量控制信号，同时与阀位传感器的位置信号相比较，将执行机构的输出轴定位于和输入信号相对的位置上，完成定位控制，又可以根据联锁控制、两线控制或事件信号定位于控制系统预先设置的位置，除非在运行过程中发生执行机构的输出轴转矩值大于额定转矩值或设定转矩值，否则执行机构的智能控制器将满足控制系统的要求，发生正确的指令，触发三相固态继电器，使电动机接通三相电源，驱动执行机构正常运行。
IQ/IW、IQM/IW系列角行程 智能型电动执行机构采用非侵入式设计，通过手持式遥控器即可对执行机构的参数、功能进行修正或组态设置。
|
